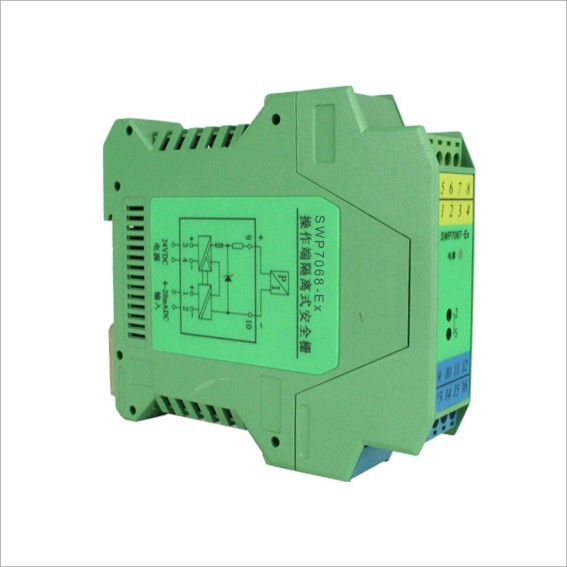

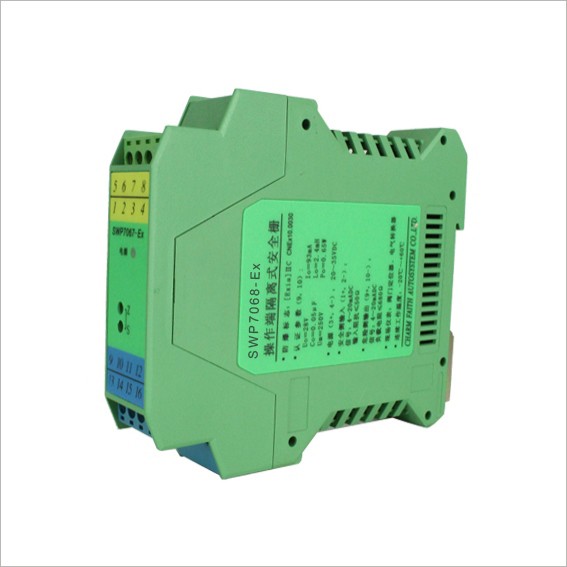

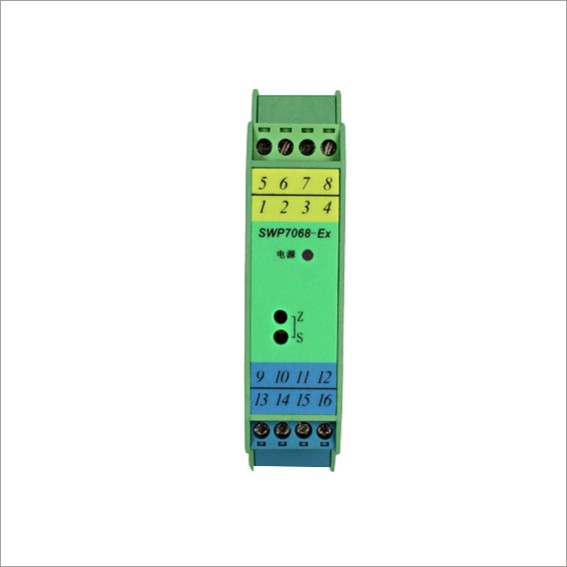

SWP7038-Ex 二进二出 操作端隔离式安全栅

防爆标记

[Exia]ⅡC

适应场所

安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。

供电电压

20～35VDC

电源功耗

（24V供电，20mA输出时）：

≤1.5W（SWP7067-Ex、SWP7068-Ex）

≤2.8W（SWP7037-Ex、SWP7168-Ex）

≤3.0W（SWP7038-Ex、SWP7069-Ex）

危险区信号

输入信号：4～20mADC 或 输入信号：1～5VDC

安全区信号

输出电流：4～20mADC

负载电阻：0～680Ω

输出电压：1～5VDC

输出阻抗：<10Ω

输出负载：≥10KΩ

电源保护

电源反向保护

输出精度

0.2%F.S

温度漂移

0.01%F.S/℃

仪表结构

尼龙塑壳结构

重量

约150g

适用现场设备

二线制阀门定位器、电气转换器等

SWP7067-Ex

/□

一进一出

4～20mA输入

(安全区)

SWP7037-Ex

/□

/□

一进二出

SWP7038-Ex

/□

/□

二进二出

SWP7068-Ex

/□

一进一出

1～5 V输入

(安全区)

SWP7168-Ex

/□

/□

一进二出

SWP7069-Ex

/□

/□

二进二出

通道1输出类型

/I

通道1：4～20mA输出(危险区)

/V

通道1：1～5 V 输出(危险区)

通道2输出类型

/I

通道2：4～20mA输出(危险区)

/V

通道2：1～5 V 输出(危险区)
